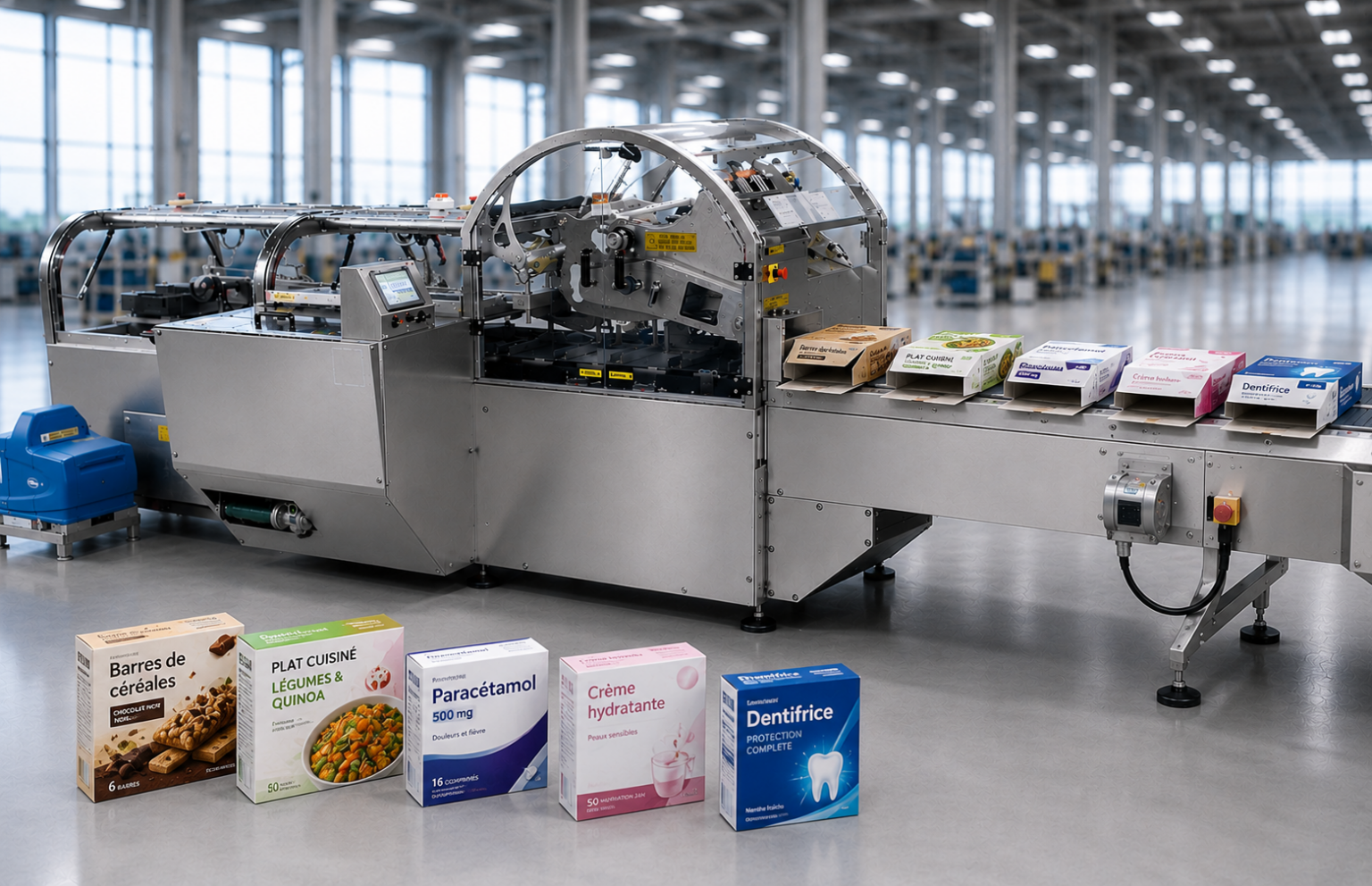

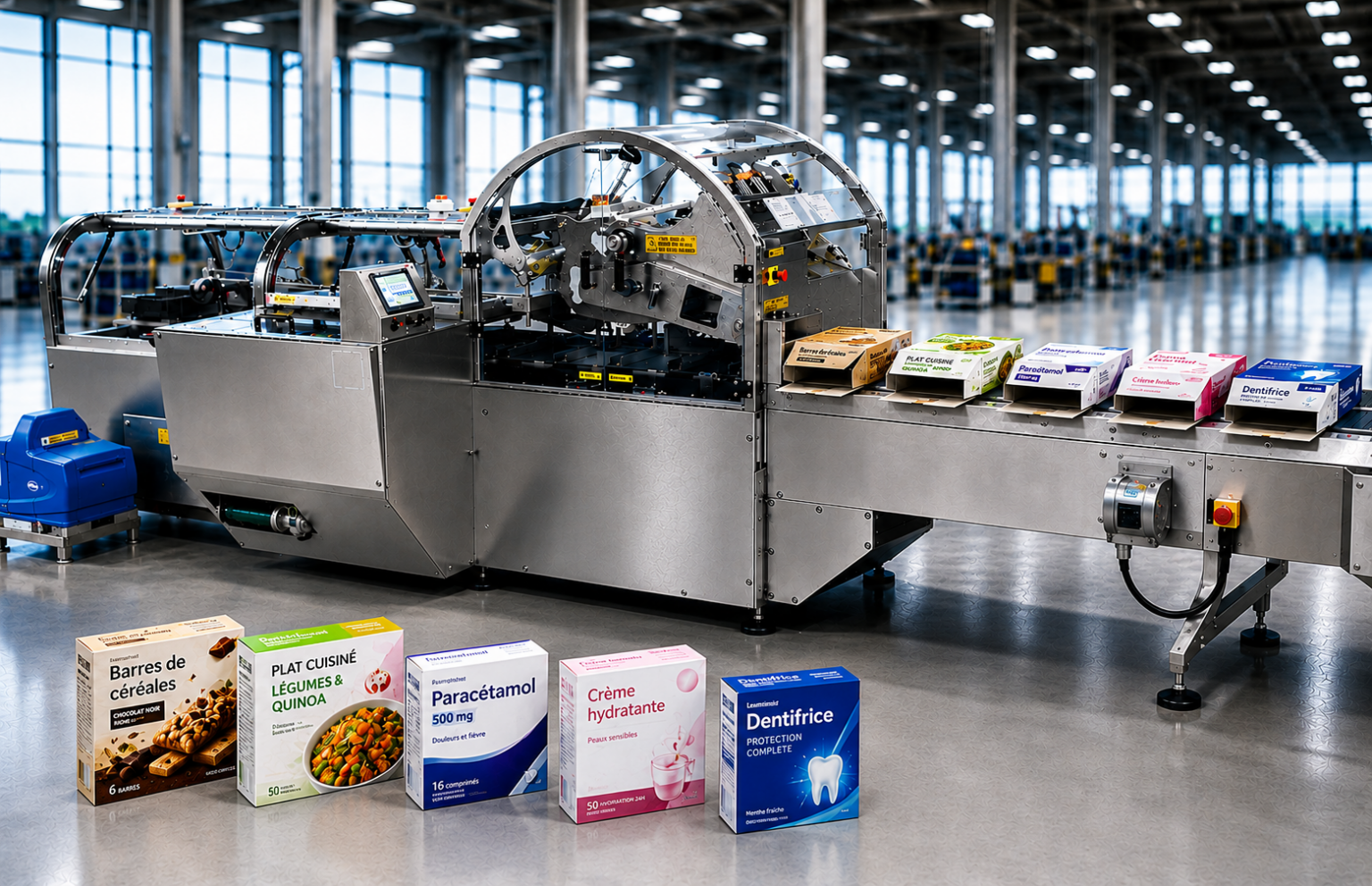

Étuyeuse latérale automatique (side load) – Encartonneuse horizontale
Une étuyeuse latérale automatique, également appelée encartonneuse horizontale side load, est une machine de conditionnement permettant de former un étui carton, insérer les produits par le côté et refermer l’emballage automatiquement.
Les machines d’étuyage horizontal sont particulièrement adaptées aux produits déjà conditionnés (sachets, barquettes, flowpack), garantissant une insertion précise, rapide et fiable.
Les solutions SV-PACK offrent une mise en étui automatisée à haute cadence, avec une grande flexibilité de formats et une intégration parfaite en ligne.
Pourquoi choisir une étuyeuse horizontale side load ?
Les étuyeuses latérales automatiques sont idéales pour :
- Produits déjà emballés
- Produits fragiles ou instables
- Lignes à cadence élevée
- Emballages nécessitant précision
Elles permettent une insertion contrôlée et sans choc, essentielle pour de nombreux produits industriels.
Avantages des étuyeuses latérales
Les machines side load offrent :
- Haute cadence (jusqu’à 200 étuis/min)
- Insertion précise et sécurisée
- Grande flexibilité de produits
- Qualité constante d’emballage
- Automatisation complète
Elles sont particulièrement adaptées aux lignes industrielles modernes.
Étuyage latéral vs étuyage vertical
- Latéral (side load) → insertion horizontale, produits alignés
- Vertical (top load) → chargement par le dessus
Le side load est idéal pour les produits déjà conditionnés en ligne.
Pourquoi choisir une étuyeuse SV-PACK ?
Les solutions SV-PACK offrent :
- Grande fiabilité industrielle
- Intégration facile en ligne
- Flexibilité multi-produits
- Haute cadence
- Automatisation complète
Une solution idéale pour optimiser la mise en étui !
FAQ – Étuyage latéral
Qu’est-ce qu’une étuyeuse side load ?
Une machine qui insère les produits dans un étui carton par le côté.
Quelle cadence pour une étuyeuse horizontale ?
De 10 à plus de 200 étuis/min selon les modèles
Pourquoi choisir une étuyeuse latérale ?
Pour une insertion précise, rapide et adaptée aux produits conditionnés.
Les étuyeuses latérales automatiques (side load) sont des équipements essentiels pour les lignes de conditionnement modernes.
Elles permettent une mise en étui rapide, précise et fiable, tout en offrant une grande flexibilité et une excellente productivité.
Qu’est-ce qu’une étuyeuse latérale (side load) ?
Une étuyeuse latérale est une machine qui :
- Prend un étui carton à plat
- Le met en forme
- Insère le produit par le côté
- Referme l’emballage
Ce procédé est particulièrement adapté aux produits unitaires ou groupés.
Elle intervient après le conditionnement primaire et avant la mise en caisse.

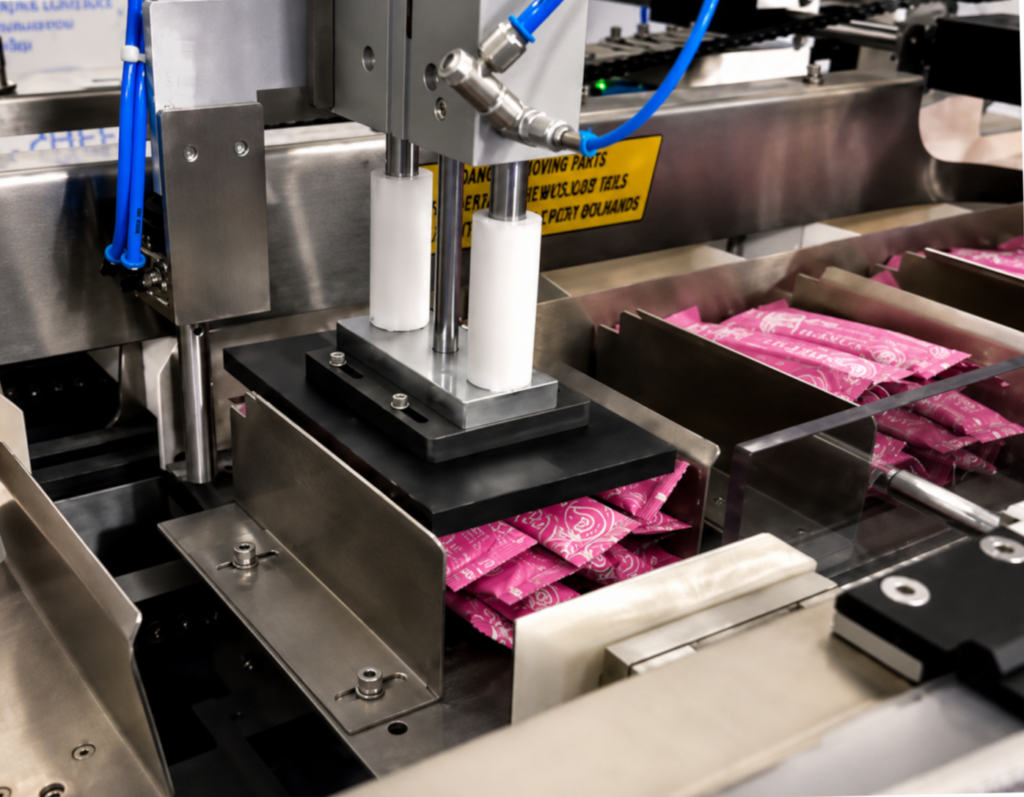

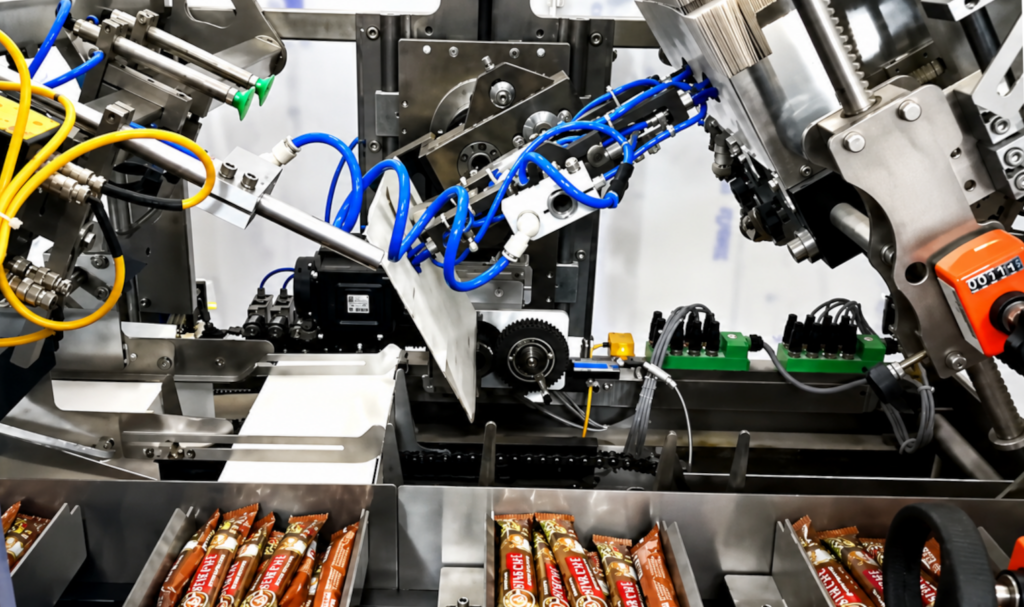

Fonctionnement d’une encartonneuse horizontale
Une étuyeuse side load fonctionne selon les étapes suivantes :
- Prélèvement du carton à plat
- Mise en volume de l’étui
- Introduction du produit par le côté
- Fermeture (colle ou clips)
- Évacuation de l’étui
Le processus est entièrement automatisé et intégré en ligne.
Types de produits compatibles
Les étuyeuses latérales permettent le conditionnement de :
- Sachets et flowpack
- Barquettes alimentaires
- Blisters
- Flacons et tubes
- Produits cosmétiques et pharmaceutiques
Très utilisées en agroalimentaire, pharma et cosmétique !
Flexibilité et changement de format
Les étuyeuses horizontales modernes permettent :
- Changement rapide de format
- Réglages automatisés
- Adaptation à plusieurs produits
Certaines machines permettent un changement en quelques minutes !
Applications des étuyeuses side load
Les encartonneuses horizontales sont utilisées dans :
- Agroalimentaire
- Pharmaceutique
- Cosmétique
- Industrie générale
Adaptées à des productions à forte cadence
Caractéristiques techniques des étuyeuses latérales NSX
La gamme NSX regroupe plusieurs modèles d’étuyeuses latérales automatiques, adaptés aux besoins de cadence, d’encombrement et d’intégration avec les lignes de conditionnement existantes.
| Spécifications | NSX 3.1 | NSX 5.1 | NSX 5.1 L |
|---|---|---|---|
| Cadence nominale à vide | Jusqu’à 130 étuis/min | Jusqu’à 130 étuis/min | Jusqu’à 200 étuis/min |
| Puissance installée | 3,5 kW – 415 V – 3 Ø + N – 50 Hz | 3,5 kW – 415 V – 3 Ø + N – 50 Hz | 6 kW – 415 V – 3 Ø + N – 50 Hz |
| Consommation d’air à 6 bar | 8,3 NL/cycle | 8,3 NL/cycle | 8,3 NL/cycle |
| Dimensions machine L × l × H | 4600 × 1180 × 1750 mm | 7390 × 1600 × 1750 mm | 8150 × 1890 × 1750 mm |
| Construction machine | Acier peint ou inox SS 304 | Acier peint ou inox SS 304 | Acier peint ou inox SS 304 |
| Synchronisation avec ensacheuse VFFS | Non possible | Possible | Possible |
| Longueur étui A | 108 à 290 mm | 108 à 250 mm | 108 à 250 mm |
| Largeur étui B | 44 à 250 mm | 44 à 250 mm | 44 à 250 mm |
| Hauteur étui C | 20 à 90 mm | 20 à 80 mm | 20 à 80 mm |
Quelle version choisir ?
Le modèle NSX 3.1 convient aux applications compactes et autonomes. Le modèle NSX 5.1 permet une intégration avec une ensacheuse VFFS. La version NSX 5.1 L est adaptée aux cadences plus élevées, jusqu’à 200 étuis par minute à vide.
Les cadences réelles dépendent du produit, du format des étuis, du mode d’alimentation et de l’intégration sur la ligne.
